Ремонт и регулировка коробки переключения передач МТЗ-1221

Механическая коробка переключения передач (КПП) трактора МТЗ-1221 представляет собой ступенчатое устройство с возможностью переключения четырех передач (4 диапазона – на передний ход и 2 диапазона – на задний ход) при помощи синхронизаторов. Так как МТЗ-1221 является более улучшенной модификацией тракторов МТЗ-80 и МТЗ-82, то его КПП было спроектировано таким образом, чтобы можно было производить переключение передач под нагрузкой без потери мощности. Это, в свою очередь, повысило производительность машины.

К наиболее часто встречающимся неисправностям КПП относятся следующие:

1. Передачи переключаются с явным затруднением. Если при движении трактора сцепление отчетливо «ведет», необходимо отрегулировать сцепление.

2. В гидравлической системе КПП МТЗ-1221 низкое давление. Такое поведение КПП сигнализирует о падении уровня масла в корпусе трансмиссии. В этом случае следует добавить масла в корпус коробки передач МТЗ-1221 в таком объеме, чтобы оно дошло до отметки «П» ±5 мм на масломерном окошке.

Также низкое давление может быть результатом залегания перепускного клапана. Для устранения неисправности следует клапан промыть и отрегулировать.

Еще одна причина – загрязнен сетчатый фильтр гидросистемы КПП МТЗ-1221. Для нормализации его функционирования достаточно фильтр промыть.

3. В гидросистеме КПП МТЗ-1221  - высокое давление. Возникает при залегании перепускного клапана. В этом случае надо промыть клапан.

4. Давление находится на нуле при неработающем тракторе и выжатом сцеплении. Причина – работа насоса осуществляется посредством привода от ходовой системы. Насос переключить на привод двигателя.

5. В главной конической паре МТЗ-1221 возникает сильный шум. Происходит это из-за нарушения регулировки зацепления подшипников дифференциала и шестерен главной передачи МТЗ-1221. Для устранения следует отрегулировать зазор в подшипниках.

Для нормальной работы коробки переключения передач трактора МТЗ-1221 предлагается производить следующие регулировки:


Регулировка предохранительного клапана центрифуги коробки передач МТЗ-1221 (рис. 1) – через каждые 2000 часов работы:

Согласно техническому паспорту, клапан (2) должен выдерживать давление масла во всей системе в границах от 0,9 до 1,0 МПа (9-10 кгс/см2). В случае, если этот показатель оказался ниже 0,7 МПа (7,0 кгс/см2), трактор должен быть остановлен, выведен из эксплуатации и передан на ремонт.

При обнаружении падения давления ниже минимального предела, данный клапан необходимо подрегулировать. Для этого рекомендуется дополнительно установить шайбу (шайбы) (5) между пружиной (3) и пробкой (6).

Кроме того, клапан (7) обеспечивает давление масла перед ротором центрифуги на уровне 0,75 МПа (7,5 кгс/см2). Еще один клапан - смазочный (12) - отвечает за давление масла в системе смазки коробки переключения передач МТЗ-1221  на уровне 0,2 ± 0,05 МПа (2,0 ± 0,5 кгс/см2). При необходимости выравнивания давления указанные клапана регулируются соответствующими шайбами (9) и (11).









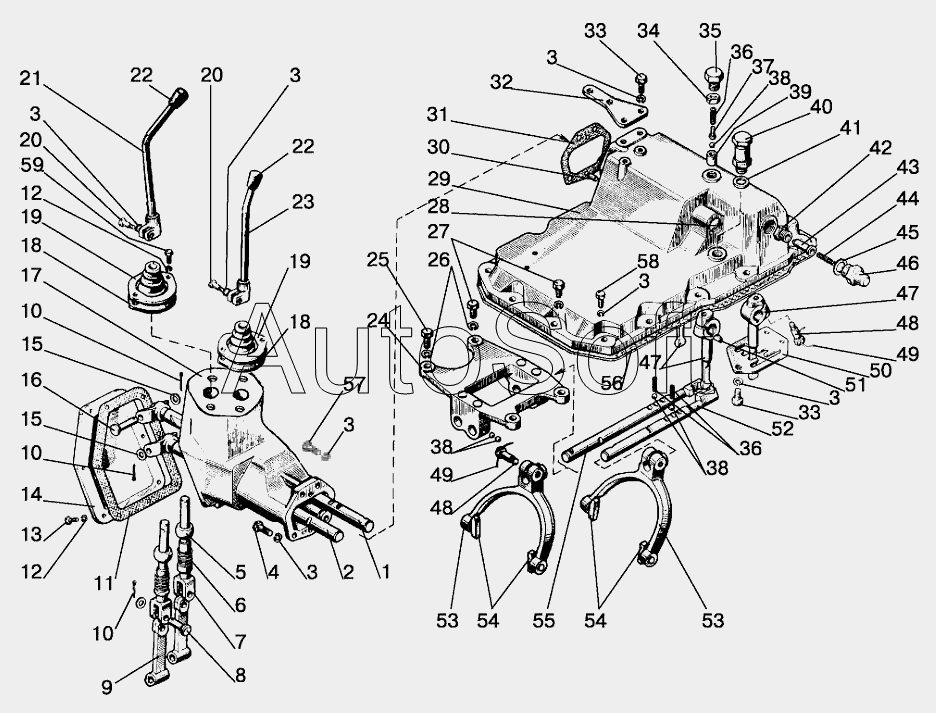

Наше предприятие предлагает запасные части коробки передач трактора МТЗ-1005, 1221 Вал  механизма управления КПП МТЗ-1221 80C-1702060  Вал  механизма управления КПП МТЗ-1221 80C-1702070 Вал вторич. КПП   МТЗ-1221 80-1701252-Б Вал первичн.  КПП   МТЗ-1221 80С-1701032 Вал пониж. передач   МТЗ-1212 75-1701335 Вал промежуточный  КПП   МТЗ-1025, -1221 80-1701160 Вал промежуточный МТЗ-1025, -1221 80-1701182 Вилка вала пониж. передач   МТЗ-1221 85-1702027 Вилка вала промежуточного МТЗ-1221 85-1702034 Вилка вторич. вала КПП  МТЗ-1221 85-1702029 Вилка механизма управления КПП МТЗ-1221 80C-1702091-В  Вилка с сухарем в сборе  механизма управления КПП МТЗ-1221 80C-1702090-В Втулка  крышки механизма управления КПП МТЗ-1221 80C-1702301 Втулка вторич. вала   МТЗ-1221 80-1701348 Втулка КПП вала пониж. передач   МТЗ-1221 75-1701352 Втулка КПП вала пониж. передач   МТЗ-1221 80-1701346 Втулка крышки механизма управления КПП МТЗ-1221 70-1703013  Втулка первичн. вала    МТЗ-1221 80С-1701033 Втулка первичн. вала    МТЗ-1221 80С-1701036 Втулка промежуточного вала КПП МТЗ-1025, -1221, -1523 80-1701217 Гайка перв. и втор. вала КПП и редукт. конечн. перед.   МТЗ-1221 80-1701045 Кольцо стопорное вторич. вала  КПП МТЗ-1221 80-1701256 Корпус КПП   МТЗ-1221 80-1701025 Корпус механизма управления КПП в сборе МТЗ-1221 80C-1702080  Корпус механизма управления КПП МТЗ-1221 80-1702078  Корпус механизма управления КПП МТЗ-1221 80C-1702081 КПП   в сб.  МТЗ-1221 112-1700010 Крышка корпуса механизма управления КПП МТЗ-1221  80-1702067  Крышка механизма управления КПП МТЗ-1221  1221-1702025-01  Крышка первичн. вала   МТЗ-1221 80S-1701035 Кулиса механизма управления КПП МТЗ-1221 75-1702052  Механизм управления КПП в сборе  МТЗ-1221 80C-1702010  Муфта зубчатая вторич. вала КПП  (Z=38) МТЗ-1221 112-1701316 Муфта зубчатая понижающего редуктора  МТЗ-1221 112-1701343 Ограничитель в сборе  механизма управления КПП МТЗ-1221 80C-1702300 Поводок   механизма управления КПП МТЗ-1221 80C-1702082 Поводок КПП   МТЗ-1221 85-1702037 Поводок КПП МТЗ-1221 85-1702038 Подшипник (браслет)  МТЗ-1221 664714Е Подшипник (браслет) первичн. вала   МТЗ-1221 664910Е Подшипник вторич. вала   МТЗ-1221 7310А Подшипник вторич. вала   МТЗ-1221 7712А Подшипник первичн. вала   МТЗ-1221 309К Подшипник первичн. вала   МТЗ-1221 664913Е Подшипник промежуточного вала КПП МТЗ-1221 П.664913Е Прокладка (боковая) крышки механизма управления КПП МТЗ-1221 80C-1702066  Прокладка боковая корпуса КПП   МТЗ-1221 80-1701026 Прокладка крышки корпуса механизма управления КПП МТЗ-1221  80-1702068  Прокладка крышки КПП   МТЗ-1221 50-1701456-А Прокладка крышки КПП   МТЗ-1221 80-1701399-Б Прокладка крышки механизма управления КПП МТЗ-1221  80-1702026  Пыльник рычага механизма управления КПП МТЗ-1221 55-47-569-А Рым-болт КПП   МТЗ-1221 50-1002318-Б Рычаг крышки механизма управления КПП МТЗ-1221  80-1702055  Рычаг механизма управления КПП МТЗ-1221 75-1702600 Рычаг механизма управления КПП МТЗ-1221 80C-1702073 Синхронизатор в сб.   КПП   МТЗ-1221 80С-1701060-А Стакан подшипников КПП боковой   МТЗ-1221 80-1701034 Шестерня (Z=20)  вала пониж. передач   МТЗ-1025/1221 112-1701351 Шестерня (Z=21) вала промежуточного МТЗ-1005, -1221 112-1701224 Шестерня (Z=22) вала пониж. передач   МТЗ-1221  112-1701361 Шестерня (Z=24)  первичн. вала   МТЗ-1005/1025/1221 80С-1701048 Шестерня (Z=27) промежуточного вала  КПП МТЗ-1005, -1221 112-1701202 Шестерня (Z=27/20) первичн. вала   МТЗ-1221 1221С-1701042 Шестерня (Z=30) вторич. вала   МТЗ-1221  112-1701314 Шестерня (Z=30) первичн. вала   МТЗ-1221 1221С-1701052 Шестерня (Z=33) первичн. вала   МТЗ-1221 1221С-1701054 Шестерня (Z=37) вторич. вала   МТЗ-1221 80-1701313-Б Шестерня (Z=38)  вала пониж. передач   МТЗ-1025/1221  80-1701340 Шестерня (Z=42) вторич. вала   МТЗ-1221 112-1701312 Шестерня вала пониж. передач   МТЗ-1221  80-1701344
